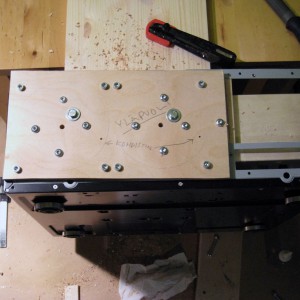

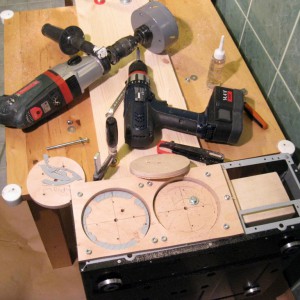

Tuuletinreikien suurentaminen menossa. Koteloa tukemaan tehty sandwich-tyylinen kaksipuolinen tukilevy reikäsahausta varten.
Asus Xonar Essence ST (muuten sama kuin STX, mutta kortti tulee PCI-väylään) ja siihen lisäkortti Asus Xonar H6. Eli Xonar Essencen loistavat...
Toivotaan että Dremelin volframikarbidijyrsinterä uppoaa milliseen kotelopeltiin hyvin ja reikien teko onnistuisi Dremel ympyräleikkurin avulla...

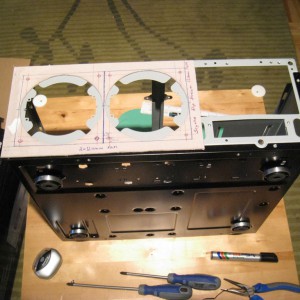

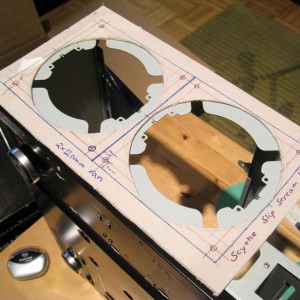

Mallilevy isompia tuulettinreikiä varten
Projekti etenee vähän viikonloppuluonteisesti, mutta etenee kuitenkin. BD-aseman sovittelua vielä ennen kotelon etupaneelin poistoa ja kotelon...

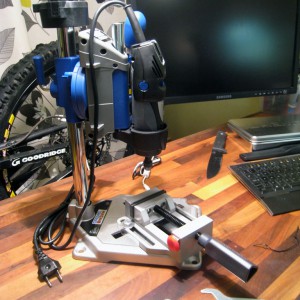

Dremel 300 + pylväsporateline ja Wolfcraftin koneruuvipuristin pikkupuhteisiin. Fällknivenin A1 sitten taktisiin hommiin ;)

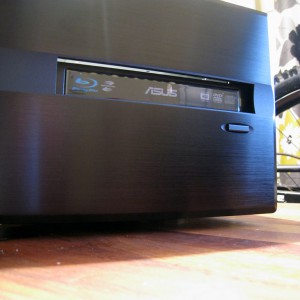

BD-aseman sovittelua
Liittimien peitelevyn sovittelua. TUF inside! :) Asus Sabertooth 990FX emolevyssä on aika kiitettävästi liitäntöjä.
Asus emolevyn 4-pinninen tuuletinliitäntä aiheuttaa päänvaivaa. CPU tuulettimille on varattu 2kpl 4-pinnisiä tuuletinliittimiä jotka ovat...
Mahdollista räkkiasennusta varten tuli hankittua koteloon alumiiniset räkkikahvat. [IMG]
Alumiiniset räkkikahvat HTPC-koteloon räkkiasennusta varten.
Etutuulettimet saavat ilmansa alumiinisen etupaneelin alareunan ja sivujen ilmanottoaukoista. [IMG] [IMG]

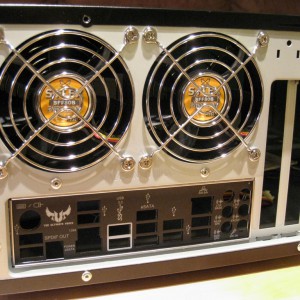

Etutuulettimiksi 2kpl Scythe Slip Stream 120mm PWM tuulettimia ja taakse 2kpl Scythe S-Flex 80mm 1500rpm tuulettimia. [IMG] [IMG] [IMG]

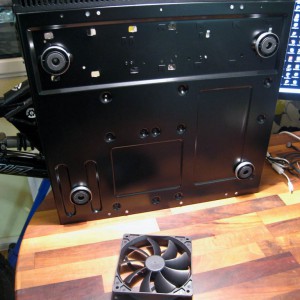

HDD telakoissa on vakiona paikat 80/92mm etutuulettimille. Tarkoituksena olisi heivata toinen tai molemmat HDD paikoista pois ja modata koteloon...
Kotelo tuli vihdoin viimein postista. Alkuperäinen toimittaja vaihtui Jimmsiin, josta kotelo tulikin sitten nopeasti. [IMG] Kotelo saapui kuin...

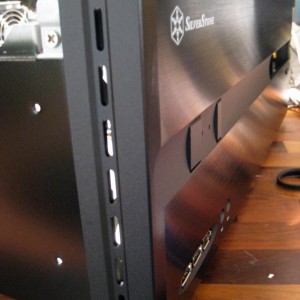

Etutuulettimien ilmaraot alumiinisen etupaneelin sivuilla.
Etutuulettimien ilmaraot alumiinisen etupaneelin alareunassa.

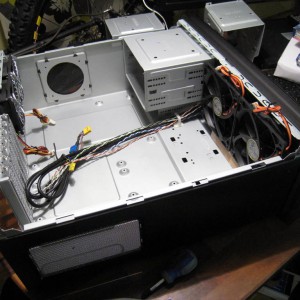

Etutuulettimien sovittelua alkuperäisten 80/92mm paikkojen tilalle, modina tulossa 2x 120mm tuuletinpaikat ja Scythen Slip Stream tuulettimet.
