Topfield 5100 PVRc kaukosäädinongelma

Keskustelu osiossa 'Topfield' , aloittajana JaRokkiSoi, 29.12.2010.

  1. JaRokkiSoi

    JaRokkiSoi Guest Guest

    Liittynyt:
    29.12.2010
    Viestejä:
    5
    Saadut tykkäykset:
    0
    Toppyssä kaukosäätäminen alkaa olla jo melko lähisäätämistä, laite ottaa komentoja vasta n. 1m etäisyydeltä kaukosäätimestä riippumatta.

    Virtalähteeseen vaihdoin ne joka puolella mainitut 11 elkoa:
    http://en.wikibooks.org/wiki/Topfield_5800/PSU_Repair

    Tuo korjaus ei kuitenkaan muuttanut kaukon toimintaa mitenkään, eli vika on jossain muualla. Onko ideoita, mistä vikaa lähtisi seuraavaksi etsimään? Tai jos kokeilisi vaihtaa sen IR-vastaanottimen, niin osaako joku sanoa sille tyypin? Skemoja mulla ei tuohon valitettavasti ole.

  2. JaRokkiSoi

    JaRokkiSoi Guest Guest

    Liittynyt:
    29.12.2010
    Viestejä:
    5
    Saadut tykkäykset:
    0
    Itse itselleni vastaten:
    Vaihdoin etupaneelin tutulta ostetusta toisesta topparista ja vehje alkoi pelittämään. Oiskohan siis se IR vastaanotin ollut syyllinen.

    Jos jollakin on tuo IR vastaanottimen tyyppi, niin saisin nyt tuon toisenkin kappaleen kuntoon.

  3. mate_1974

    mate_1974 Guest Guest

    Liittynyt:
    07.12.2005
    Viestejä:
    296
    Saadut tykkäykset:
    0
    Hei!

    Näkyykö paneelissa mitään huonoja juotoksia tms?
    Aika jännä ilmiö että hiipuu tuollalailla pikkuhiljaa.
    Voisikohan se vastaanotin "silmä" mennä rikki?

  4. JaRokkiSoi

    JaRokkiSoi Guest Guest

    Liittynyt:
    29.12.2010
    Viestejä:
    5
    Saadut tykkäykset:
    0
    Ei huonoja juotoksia, eikä muutenkaan mitään epäilyttävää näkyvissä. Juurikin tuota "silmää" epäilen. Jos jollakulla olisi skemat tuohon, niin voisiko tarkistaa tyypin tuolle?

  5. Kopi

    Kopi Guest

    Liittynyt:
    Viestejä:
    0
    Saadut tykkäykset:
    0
    Sama ilmiö minullakin, siis "lähisäädin", joten korjausohjeet kelpaisi minullekin.

  6. mate_1974

    mate_1974 Guest Guest

    Liittynyt:
    07.12.2005
    Viestejä:
    296
    Saadut tykkäykset:
    0
    Hei!

    Onko JaRokkiSoi :lla tuo etupaneeli saatavilla?
    Jos on niin voitko ottaa kuvan siitä vaikka molemmilta puolilta ja laittaa sen saataville vaikka aijaa.com palveluun.

  7. JaRokkiSoi

    JaRokkiSoi Guest Guest

    Liittynyt:
    29.12.2010
    Viestejä:
    5
    Saadut tykkäykset:
    0
    Laitteen kerkesin laittaa jo kasaan, mutta otin aiemmin tuosta pelkästä IR vastaanottimesta kuvan:

    http://www.aijaa.com/v.php?i=7249731.jpg

    Riittääkö tuo, vai tarvitko jostain muustakin kuvia?

  8. Kopi

    Kopi Guest

    Liittynyt:
    Viestejä:
    0
    Saadut tykkäykset:
    0
    SP-elektroniikan luettelossa on muutamia IRDA-vastaanottimia, mutta ei
    tuon näköistä. Ja taajuuksia näyttää olevan 30-56KHz, mikähän mahtais olla oikea?

  9. JaRokkiSoi

    JaRokkiSoi Guest Guest

    Liittynyt:
    29.12.2010
    Viestejä:
    5
    Saadut tykkäykset:
    0
    Ei vissiin kellään ollut tuohon skemoja, jotta oisi sieltä voinut kattoa IR vastaanottimen tyypin?

  10. mate_1974

    mate_1974 Guest Guest

    Liittynyt:
    07.12.2005
    Viestejä:
    296
    Saadut tykkäykset:
    0
  11. Kopi

    Kopi Guest

    Liittynyt:
    Viestejä:
    0
    Saadut tykkäykset:
    0
    Suuret kiitokset! Eli IR-vastaanotin on TSOP4838. SP-elektroniikasta löytyy TSOP1738, jossa sama vastaanottotaajuus 38kHz ja vissiin pinnijärjestyskin, pitääpä jossain vaiheessa kokeilla auttaisko sen vaihto.

  12. mate_1974

    mate_1974 Guest Guest

    Liittynyt:
    07.12.2005
    Viestejä:
    296
    Saadut tykkäykset:
    0
    Hei!

    Raportoi sitten tänne, olisi hieno homma jos tuonkin ongelman aiheuttaja saataisiin selvitetyksi.

  13. Kopi

    Kopi Guest

    Liittynyt:
    Viestejä:
    0
    Saadut tykkäykset:
    0
    Kuntoon tuli! Siis IR-vastaanottimen vaihdolla. SP-elektroniikasta (Oulu) saatava TSOP1738 on sekä fyysisesti että jalkajärjestykseltään eri kuin originaali TSOP4838, mutta näytön ja IR-receiverin ikkuna etulevyssä on sen verran leveä, että mahtuu hyvin vääntelemään jalat oikein.

    Originaalin jalkajärjestys on edestä katsoen vasemmalta: 1=out, 2=GND ja 3=Vs
    1738:n jalkajärjestys on 1=GND, 2=Vs ja 3=out
    joten GND ja VS saa oikein laittamalla yhden pykälän oikealle ja sitten "venyttämällä" kolmonen ykköseen, ks kuva.
    Tietysti helpompaa, jos löytää jostain tuon originaalin.

    Nyt kake toimii ainakin 10m päästä (tuli peräseinä vastaan).

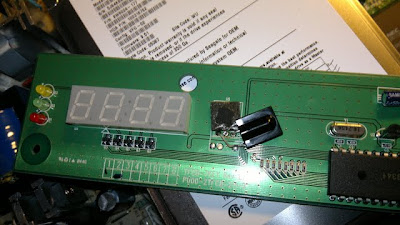

    [​IMG]

    Viimeksi muokattu: 15.01.2011
