takakaiuttimien optimaalinen sijoittelu?

Terve!

Eli ongelmana on takakaiuttimien ripotelu honeistoon. Eli kaiuttimina toimii 4x helium2 ja telineinä vogelsin VLB200. Eli mihin kohtiin takakaiuttimet olisi syytä optimaalisesti sijoitella ja mille korkeudelle, jotta tulos olisi mahdllisimman hyvä äänellisesti. Ohessa kuvatöherrys huoneistosta ja nykysestä sisutuksesta. Saa antaa vapaasti sijoitus ehdotuksia.



http://www.dolby.com/consumer/home_entertainment/roomlayout.html

Mahtuisiko tuolla tavalla? Tuo on ilmeisesti joku standardi



Laitetaans tähän samaan ketjuun kysymys takakeskarista. Eli kun sohva jolta katsellaan leffoja on takaseinässä kiinni niin miten takakeskarin kanssa tulis menetellä? Jos moisen joskus haluaa niin pitäisikö se suunnata alaspäin vai miten?



Eiköhän tollaisessa tapauksessa liene fiksuinta jättää se takakeskari kauppaan.

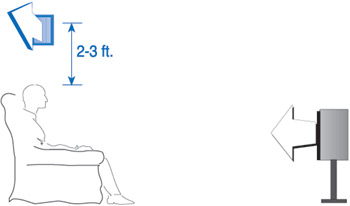

Dolbyn reference guiden mukaan 5.1 setupissa takakajarit olisi hyvä olla 60-90cm (2-3 ft.) kuuntelijoiden yläpuolella. Itselläni on sohva kiinni takaseinässä ja kokeilin takajareita eri korkeuksilla ja totesin tuon ohjeen toimivan parhaiten. Näköjään tuo ohje on poistunut Dolbyn sivuilta mutta se löytyy täältä.



Juuri näin. Ei takakanava kannata lisää hankkia, jos ei ole tilaa. Ne vaan pilaa äänen.

Tässä muulin tapauksessa laittaisin takakaiuttimet sohvan sivuille osoittamaan suoraan kuuntelijaan. Kaiuttimet pitäisi olla korkeampana kuin kuuntelijan korvat. Esim. tuon Dolbyn suositteleman määrän verran.



No hyvin ne ainakin minulla toimivat, vaikka ovatkin korvan tasolla, ja kaiuttimet siis suoraan sivuilla.



Minulla on n. metri - puoli metriä pään yläpuolella.
Jos sohvalla istuu vaikka kolme kaveria, niin kaikki kuulevat ne...
Käsittääkseni se on ajatus.



Takakajareiden tehtävähän on lisätä tilavaikutelmaa ja toistaa leffan taustaääniä. Mitä vähemmän kaiutin paikallistuu erilliseksi äänilähteeksi, sitä paremmin tilavaikutelma toimii. Toisaalta suoraa ääntäki pitää olla mukana sopivassa suhteessa, että leffojen taustaäänet ja efektit erottuvat. Korvien korkeudelle sijoitetut takakajarit lisäävät suoran äänen osuutta ja silloin tilavaikutelmaa kärsii. Kun kajareita nostetaan 60-90cm kuuntelijan yläpuolelle, niin silloin suoran äänen osuus vähenee ja heijastuneiden äänien osuus kasvaa, minkä ansiosta tilavaikutelma paranee ja takakajarit eivät tule liikaa esiin äänikuvasta.

Itselläni takakajarit on sijoitettu oheisen kuvan mukaisesti n. 80cm kuuntelijan yläpuolelle ja olen todennut kyseisen sijoituksen parhaiten toimivaksi kahden takakajarin (5.1) tapauksessa. Lisäksi kajarit on suunnattu toisiaan kohti. Kokeilin suunnata kajarit kuuntelijaa kohti, mutta suoran äänen osuus tuntui lisääntyvän liikaa ja kaiuttimet alkoivat erottua äänikuvasta.



Eli esim. 80cm korvien yläpuolella olevat takakaiuttimet tulisi pitää ihan vaakatasossa, eikä lainkaan suunnata esim. loivasti alaspäin kuuntelijaa/kuuntelijoita kohti?



Suuntauksen tarve riippuu myös kajareista ja niiden välisestä etäisyydestä. Suuntaamalla kaiuttimia kuuntelijaa kohti lisäänty suoran äänen osuus. Kokeilemalla löytyy tapauskohtaisesti sopiva suuntaus. Itse totesin takakajareiden toimivan parhaiten, kun niitä ei suunnata kuuntelijaa kohti.



Minulla on myöskin sohva kiinni takaseinässä ja testailin takakauittimien paikkoja kolmella eri vaihtoehdolla. Ensimmäisessä testissä kaiuttimet lattialla, sohvan vieressä. Muuten hyvä, mutta ahtaasta sijoituksesta johtuen eteenpäin suunnattuna heijastuneen ääneen osuus liian suuri ja takakanavien ääni kuulosti tulevan edestä alhaalta, mikä ei sovi. Kokeilin vielä eri suuntauksia mutta hylkäsin tämän vaikka toisessa huoneessa toimi näin parhaiten. Siellä sohva ei ollut seinässä kiinni.

Toinen testi, kaiuttimet seinälle suunnattuna eteenpäin niinkuin noissa suosituksissa. Reilu puoli metriä päiden yläpuolella. Nyt oli jo parempi tulos, mutta elokuvia katsellessa alkoi häiritä seikka, että kuvainformaation perusteella odottaa äänen tulevan takaa mutta se tuleekin ylhäältä. Ei hyvä siis tämäkään. Jos olisi enemmän tilaa ja kaiuttimet voisi sijoittaa kauemmas sivuille, olisi tulos luultavasti parempi.

Viimeinen testi. Tiputin kaiuttimia puoli metriä, siten että kaiuttimet on nyt pään tasalla. Tasasin taas kanavien tasot äänenpainemittarilla ja huomasin heti että tässä on paras vaihtoehto. Takatilainformaatio kuulostaa todellakin tulevan takaa, eikä enää ylhäältä tai edestä alhaalta. Siihen jäivät pömpelit siis.



Itselläni on avokeittiö heti sohvassa kiinni joten ainut vaihtoehto olisi kattosijoitus - miten on kannaattko kuitenkin, vai saako paremman lopputuloksen 5.1 järjestelmällä?



Onko kukaan tullut testailleeksi mikä on optimaali korkeus takakaiuttimille, joissa elementit on suunnattu ylöspäin? saako sentyyppisillä kajareilla kunnon tilavaikutelmaa aikaan?



Jep, tuohon soveltuu parhaiten Mondo 55. Sen voi sijoittaa vaikka tuolla aiemminkin esiin tulleella tavalla, eli sohvan taakse.

Lainattu www.hifitalo.fi sivuilta:

Mondo 55 poikkeaa muista markkinoilla olevista takakaiuttimista, koska sen perustuna on 5 tuuman ylöpäin suunnattu koaksiaalielementti. Kaiuttimen tuottama äänikenttä on 360 astetta. Näin sitä on vaikea paikallistaa ja se synnyttää riittävän epämääräisen surround-äänikentän.

Nerokkaan idean ansiosta Mondo 55 on helppo sijoittaa huomaamattomasti lattialle, toiston laadun heikentymättä.

Kaiutin voidaan sijoittaa välittömästi kuuntelupaikan taakse, esim. sohvan ja seinän väliin tai sohvan kummallekin sivulle lattialle.

"Elokuvaäänen toistoon Mondo 55 kaiuttimet soveltuvat erinomaisesti, ja musiikin kuuntelussakin ne toimivat paremmin kuin esim. dipolityyppiset takakaiuttimet"



Laitan tähän ketjuun kun en kehtaa uutta threadia aloittaa...
Aina puhutaan takakaiuttimien sijoittelusta mutta silti ihmetyttää tuo etukaiuttimen sijoittelu, korkeus yms.
Tunnettu nyrkkisääntö on, että etukaiuttimien diskantin pitäisi olla korvan korkeudella, kuinka monilla näin on?
Järjestään lattiakaiuttimien korkeus on 90-100cm jolloin diskantin keskikohta on n. 10-20cm alempana.
Jalustakaiuttimille myydään yleensä 60cm tai 70cm jalustoja.

Kuljetin tässä yhtenä päivänä jalustalla olevan aw6 (saman korkuinen kuin isoveljensä aw25 eli 90cm) kuuntelutuolin viereen ja istuin siihen (on ihan normaalin korkuinen nojatuoli).
Huomasin korvan olevan ainakin kymmenen senttiä korkeammalla kuin diskantti (luulen korvienikin olevan päässä normaali korkeudella) ja aloin väkertämään uusia jalustoja, joitten korkeus tulee olemaan n.75cm.
Olen ihan perusjampan pituinen eli ~180cm.

Kyllähän tuo jonkin verran ääneen vaikuttaa kun tuo kaiuttimien disun korvien korkeudelle, tässä tapauksessa joutu jalustoja korottomaan toistakymmentä senttiä.
Miten muilla? pidättekö aapista lattiakajareitten alla vai onko teillä ihan jalustat niihinkin? onko ne enää sitten "lattiakaiuttimia"?
Olenko ollut lomalla liian pitkään?(kolmas päivä)



Näin yleensä onkin, mutta tietenkin valmistajakohtaisiakin tarkennuksia ja nyrkkisääntöjä on, omien Eposin M5:n "manuaalissa" toivottiin että kuuntelupisteestä näkee kaiuttimen päälle. Eli käytännössä mikäli kaiuttimen päälle laittaa vaikkapa käyntikortin, pitää kuuntelupaikalta nähdä, että käyntikortti on kaiuttimen päällä.

Käytännössähän tuo "diskantti korvan korkeudelle" toimii, mutta käsi sydämelle, veljet, kuinka moni istuu koko leffan ajan siinä hekumallisessa kliimaksipisteessä, johon kaikki kaiuttimet on suunnattu ja jossa äänentoisto on just paras. Itse ainakin istun, makaan ja röhnötän sohvalla, harvemmin siinä tulee istuttua täysin liikkumatta ja paikallaan, selkä suorana.



Kannattaako surround-kaiuttimet suunnata 90 asteen vai 110 asteen kulmassa?



Eli olet suunnannut kaiuttimet 90-asteen kulmassa?
Koititko miltä kaiuttimien ääni/tilavaikutelma kuulostaisi 110-asteen suuntauksella?

Mitkä kaiuttimet sulla muuten on? Ovatko kiinni seinätelineellä vai suoralla seinäkiinnityksellä?



Tulevan enemmän takaapäin? Ei vaan, jos kaiuttimet ovat tuon noin metrin korvaa korkeammalla alkaa olla vaikeaa erottaa tuollaista 20 asteen eroa. Tämä johtuu juurikin heijastuneiden äänten prosentuaalisen osuuden kasvusta.
