Stereosubit projekti (2x SVS dB12.2/DS4.0)

Keskustelu osiossa 'Tee Se Itse / DIY' , aloittajana MikkiHiiri, 29.01.2009.

  1. MikkiHiiri

    MikkiHiiri Do It Yourself Tukijoukot

    Liittynyt:
    20.10.2003
    Viestejä:
    3 765
    Saadut tykkäykset:
    14
    Laitellaan nyt uutta projektin tynkää alulle... Tarkoituksena olisi rakentaa siiamilaiset kaksoset toistamaan matalimmat oktaavit sekä musiikilla että myös elokuvien efektitykitykset. "Tekniikka" tulee koostumaan SVS:n dB12.2 elementeistä ja Hypex DS4.0 vahvistimista. Kotelo nettotilavuus 100 litraa ja viritys niin alas kun saa 6" Aeroportilla, eli johonki 18-19Hz:iin (ongelma saada putki mahtumaan koteloon). Kotelomateriaali tulee olemaan MDF-levy ja hieman terästä sopivasti annosteltuna. Drakminin malli tuolla säikeessä miellyttää kyllä omaa silmää... saa nähdä tuleeko hieman apinoitua sitä mallia..?

    Samalla tähän kyssäri... 4" putki taitaa olla hieman nafti tuohon vai mitä mieltä olette? Onko tuo 6" putki saman kokoista standardi 160mm viemäriputken kanssa? 160mm putkea käyttämällä joutuu tekemään mutkan tai jopa pari... 4" joutuu tekemään yhden mutkan.

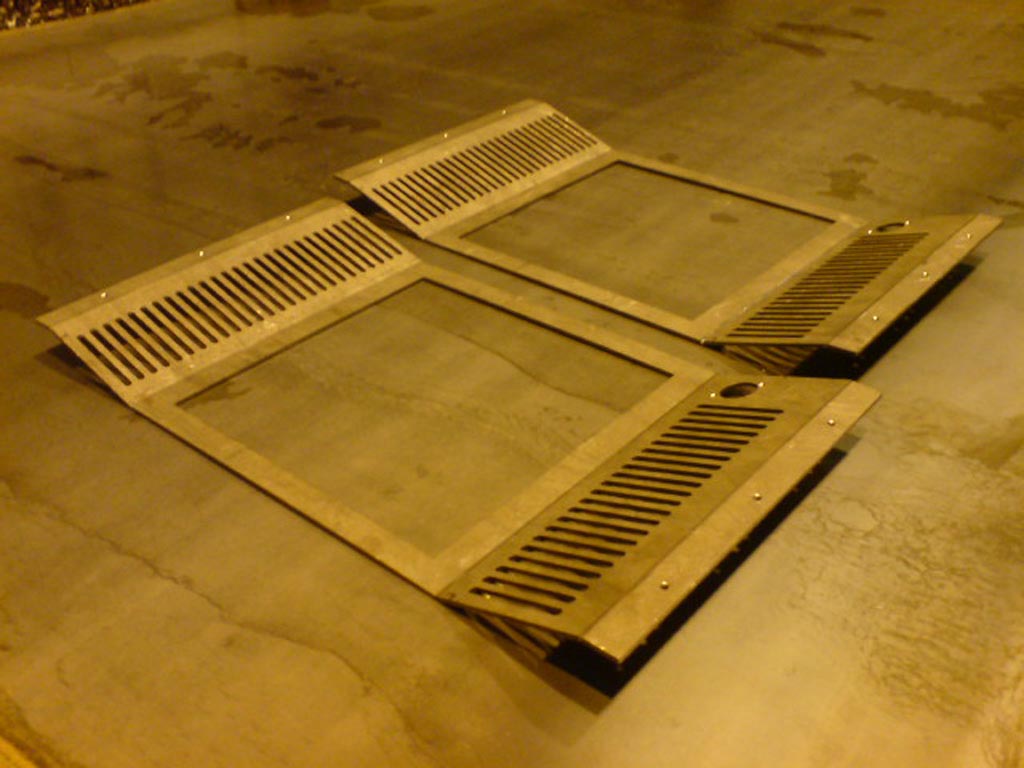

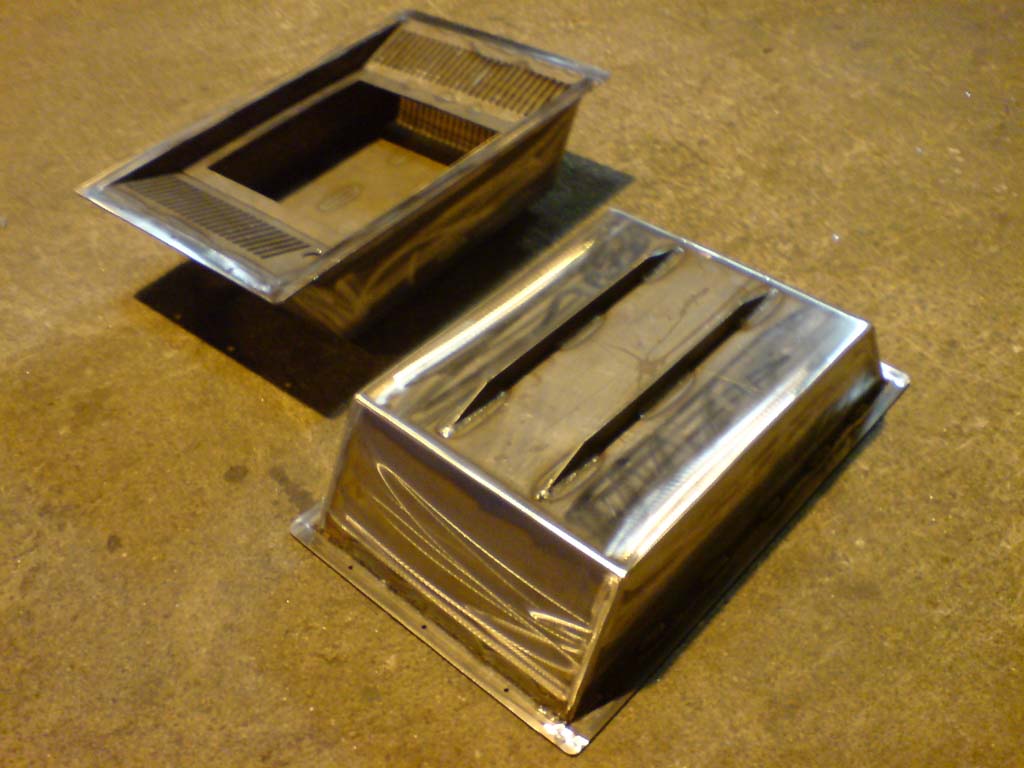

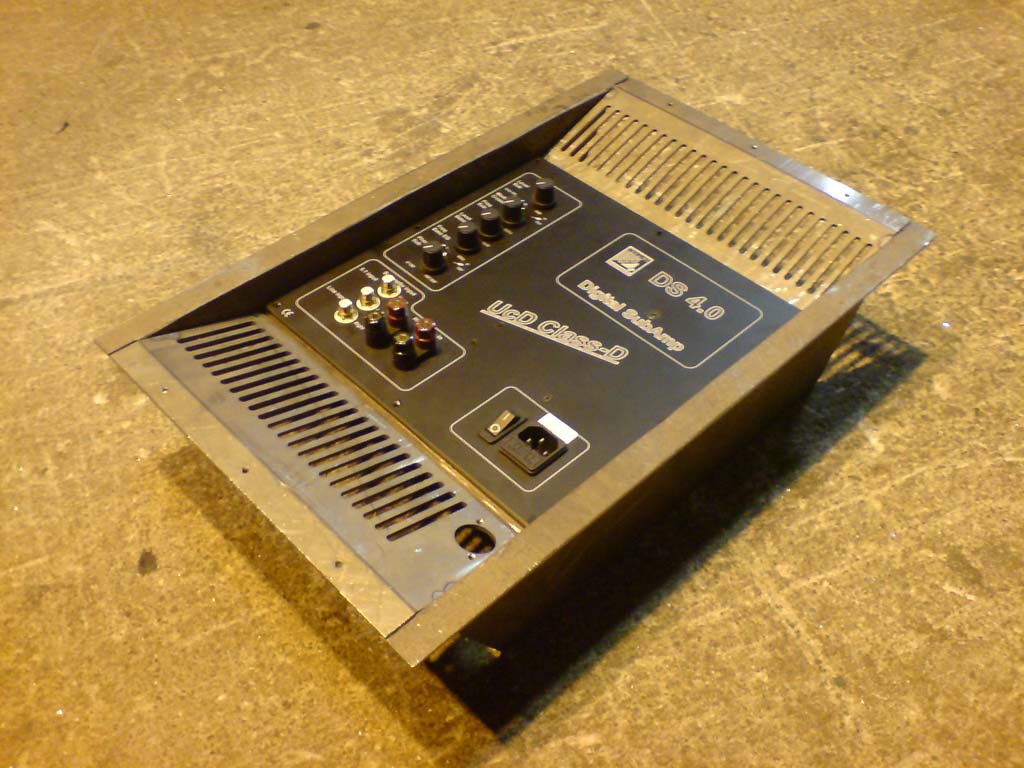

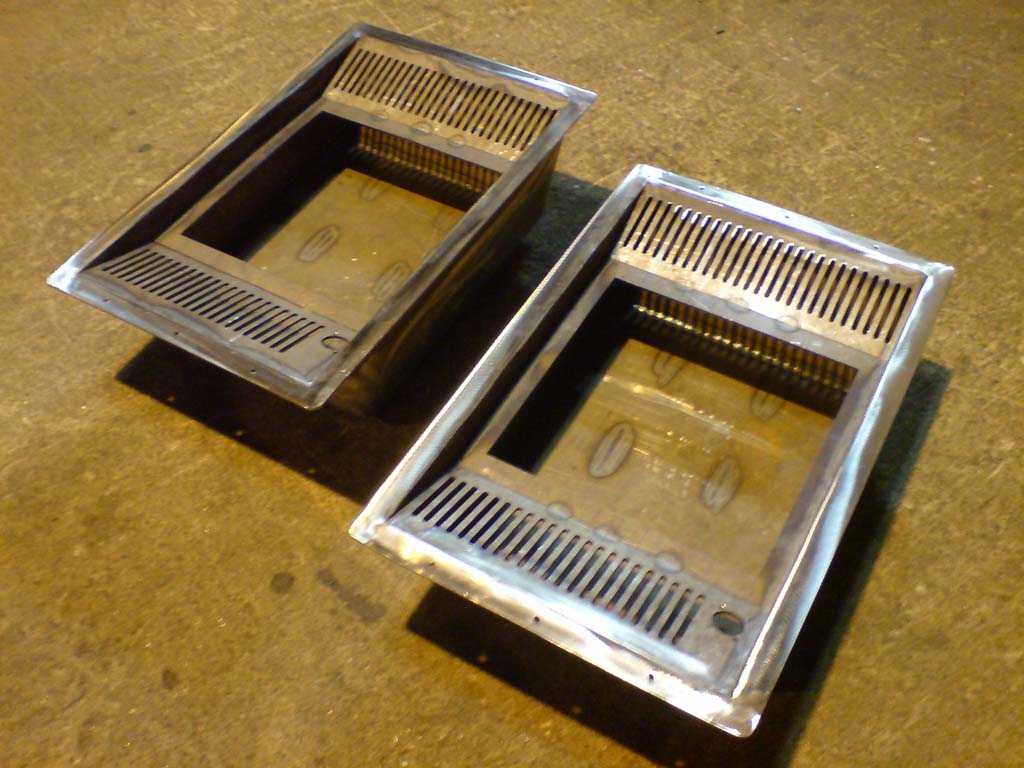

    Projekti on siis hyvin alullaan. Varsinaista kotelojen tekoa en ole aloittanut. Vahvistimille tein kuitenkin jo ilmativiit kotelot 3mm teräslevystä jotka saa ruuvata suoraan subikotelojen kylkeen kiinni. Vahvistimien jäädytys on myös huomioitu vaikkakaan digihypex ei paljoakaan lämpene.

    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]

    Viimeksi muokattu: 05.01.2018
  2. j_a_k

    j_a_k Käyttäjä

    Liittynyt:
    31.08.2007
    Viestejä:
    2 266
    Saadut tykkäykset:
    7
    Vaikuttaa ihan lupaavalle :) Kyllä putki varmaan isompaa kuin 4-tuumaista voisi olla, mutta ei taida ihan helpolla mahtua ja kun mutkatkaan ei virtauksen kannalta ongelmattomia ole. 160mm, eli ns. 6-tuuman viemäriputki on 152mm sisältä, eli hieman pienempää kuin tuo powersetin tötterö.

    http://www.kwhpipe.fi/Default.aspx?id=366623

  3. Drakmin

    Drakmin Guest Guest

    Liittynyt:
    10.02.2007
    Viestejä:
    412
    Saadut tykkäykset:
    1
    Mä voin varmaan sit apinoida tota vahvistinkoteloa :D

    Näyttää oikeen hyvältä ja pysyy vahvarin nupitkin ehjinä kun ovat upotuksessa suojassa. Se on aina hyvä jos on hieno osa jolla on vielä joku toiminnallinenkin rooli, niinkuin nyt tossa on periaatteessa jopa kaksi toimintoa: jäähdytys ja suojaus.

    Itellä on kanssa ongelmat edessä putken mutkan kanssa. Valmis aeroport mutka mikä multa löytyy, on tosi jyrkkä. Tekis mieli itse tehdä isommalla säteellä jotenkin uusi. Kunhan ensin keksii miten.

    Viimeksi muokattu: 30.01.2009
  4. j_a_k

    j_a_k Käyttäjä

    Liittynyt:
    31.08.2007
    Viestejä:
    2 266
    Saadut tykkäykset:
    7
    Mutkia tiedän tehdyn täyttämällä putki(pvc-) jollain sopivalla aineella (ainakin hiekkaa ja leca-soraa tiedän käytetyn) parikertaisessa kangaspussissa. Pussi siksi, jottei sisäpintaan tule jälkiä. Sitten lämmitystä ja taivutusta, täytettä painamalla tiukempaa saa laajennettua mutkaa poikkipinta-alalta isommaksi. Lämmityksen aloitus uunissa 100-120 astetta, säädettävä kuumailmapuhallin jatkossa. Puukiekkoa/tankoa hyvä käyttää putkensisällä kiinnityksessä esim viilapenkkiin.

  5. ja[ffons

    ja[ffons Guest Guest

    Liittynyt:
    29.07.2008
    Viestejä:
    457
    Saadut tykkäykset:
    0
    saako kysyä että mitä varten nuo "siivet" on pohjassa?

  6. marcoolio

    marcoolio "JTX: en wareta" Tukijoukot Guest

    Liittynyt:
    23.09.2002
    Viestejä:
    4 511
    Saadut tykkäykset:
    8
    Jäykisteet resonanssien estämiseksi? (äkkiseltään kun pohdin...) Mutta on kyllä taas helmi projekti tiedossa. :) Itse haluaisin tupla 15" suljetut... :p

  7. MikkiHiiri

    MikkiHiiri Do It Yourself Tukijoukot

    Liittynyt:
    20.10.2003
    Viestejä:
    3 765
    Saadut tykkäykset:
    14
    Ok, tuo parin millin ero sisähalkaisijassa ei haittaa kunhan ulkohalkaisija olis sama jotta voi liittää mutkapalat ja jatkot tukevasti.

    Pari tuollaista ~90 asteen mutkaa... Ovat melko loivan näköisiä joten tuskin aiheuttavat kovinkaan paljon tuhinaa.
    [​IMG]
    Minkähänlainen säde noilla on? Pitäis vissiin käydä livenä jossain katsomassa...


    Liitetyt tiedostot:

  8. MikkiHiiri

    MikkiHiiri Do It Yourself Tukijoukot

    Liittynyt:
    20.10.2003
    Viestejä:
    3 765
    Saadut tykkäykset:
    14
    Niin kuin marcoolio arveli... jäykisteitä ovat jottei kotelon pohja ala resonoimaan.

  9. MiNopa

    MiNopa Uusi jäsen

    Liittynyt:
    03.10.2007
    Viestejä:
    246
    Saadut tykkäykset:
    0
    Refleksiputki metallista? sopivia mutkia löytyy ja päihin laippakaulukset pyöristyksiksi.. Painoa voi kyllä vähän kertyä..

  10. RTU

    RTU Guest Tukijoukot Guest

    Liittynyt:
    28.01.2006
    Viestejä:
    540
    Saadut tykkäykset:
    0
    No ei siitä putkesta tulis paljon lisäpainoa vaikka metallista tekisikin. Muutamassa minuutissahan jätkä rullais sen millin pellistä. Ja mutkat tekis kätevänä miehenä itse. On se vaan :king: näissä metallihommissa.

  11. MikkiHiiri

    MikkiHiiri Do It Yourself Tukijoukot

    Liittynyt:
    20.10.2003
    Viestejä:
    3 765
    Saadut tykkäykset:
    14
    Yllätys yllätys, tämä on ollut mielessä. Nuo torvipäät on vain hankalat toteuttaa... ajatuksena oli alumiinista tai rosterista sovatut torvet etupaneeliin. Tosin normi teräskin olis melko siisti jos vain vetää lakan päälle. Joku halkaisijaltaan 130-140mm putki vois olla hyvä kompromissi pituuden ja tuhinoiden väliltä. Pitää varmaan käydä ensi viikolla kiertämässä paikalliset romuliikkeet läpi ennen kuin tekee mitään päätöstä suuntaan taikka toiseen. Jos vaikkapa löytyisi sopivat putket ja mutkat edullisesti. Niin kuin aina, budjetti on rajallinen, eli mahdollisimman edullisesti pitäisi taas hommat saada hoidettua...

  12. Oz1

    Oz1 Uusi jäsen

    Liittynyt:
    12.08.2004
    Viestejä:
    54
    Saadut tykkäykset:
    0
    On taas komean näköisiä osia tullut ulos :thumbsup:

    Minkälaisia koneita sulla on käytössä? Oletan ettei ihan käsivehkeillä saa noin siistejä ja yhteneväisen näköisiä osia ulos.

    Hydraulista kanttikonetta? Jonkinlaisia ohjattuja jyrsimiä?

  13. tikox

    tikox Guest Guest

    Liittynyt:
    16.08.2007
    Viestejä:
    85
    Saadut tykkäykset:
    0
    Laserilla vai plasmalla tehty nuo säleiköt?

    :thumbsup: Mielenkiinnolla seurataan...

  14. MikkiHiiri

    MikkiHiiri Do It Yourself Tukijoukot

    Liittynyt:
    20.10.2003
    Viestejä:
    3 765
    Saadut tykkäykset:
    14
    Kiitos vaan. Itse asiassa työmaalla on plasma-, laser- ja polttoleikkauskoneet (itse käyttelen laserleikkuria)... löytyy brand new työstökeskus, sarmäyspuristimia, mekaanista levyleikkuria jne. Koneistuspuoli on heikolla hapella ku muutama vuosi sitten firma tyhmästi(muodin mukaan) ulkoisti kaiken mukaanlukien koneistamon ja myi kaikki laitteet. Nyt sitten ostellaan uusia tilalle, kuten cnc-työstökeskuksen. Manuaalisorvia vielä odotellessa...

    Nuo kotelot olen silti tehnyt ihan käsin, rälläkkällä uraa levyn toiselle puolelle hiomalla ja ruuvipuristimessa kanttaamalla. Itse kun ei ole särmää tullut käytettyä, eikä aina jaksa vaivata työkavareita... Hieman ylimääräistä hommaahan tästä tulee kun pientä kittaamista tulee sinne tänne ennen maalaamista.

    Laserilla on leikattu juu.

  15. Drakmin

    Drakmin Guest Guest

    Liittynyt:
    10.02.2007
    Viestejä:
    412
    Saadut tykkäykset:
    1
    Mitä varten noissa on tuo pyöreä reikä ja ruuvinreiät vieressä, jotain liitintä varten? Mahdollisuus ohittaa toi vahvistinmoduli?

  16. MikkiHiiri

    MikkiHiiri Do It Yourself Tukijoukot

    Liittynyt:
    20.10.2003
    Viestejä:
    3 765
    Saadut tykkäykset:
    14
    Ahaa, eka joka kysyy. Ihan sitä varten, että saa kytkeä molemmat subit eka sarjaan speakoneilla ennen kuin tulee ostettua toinen vahvistin. Yeah I know pathetic :D

    Viimeksi muokattu: 30.01.2009
  17. MikkiHiiri

    MikkiHiiri Do It Yourself Tukijoukot

    Liittynyt:
    20.10.2003
    Viestejä:
    3 765
    Saadut tykkäykset:
    14

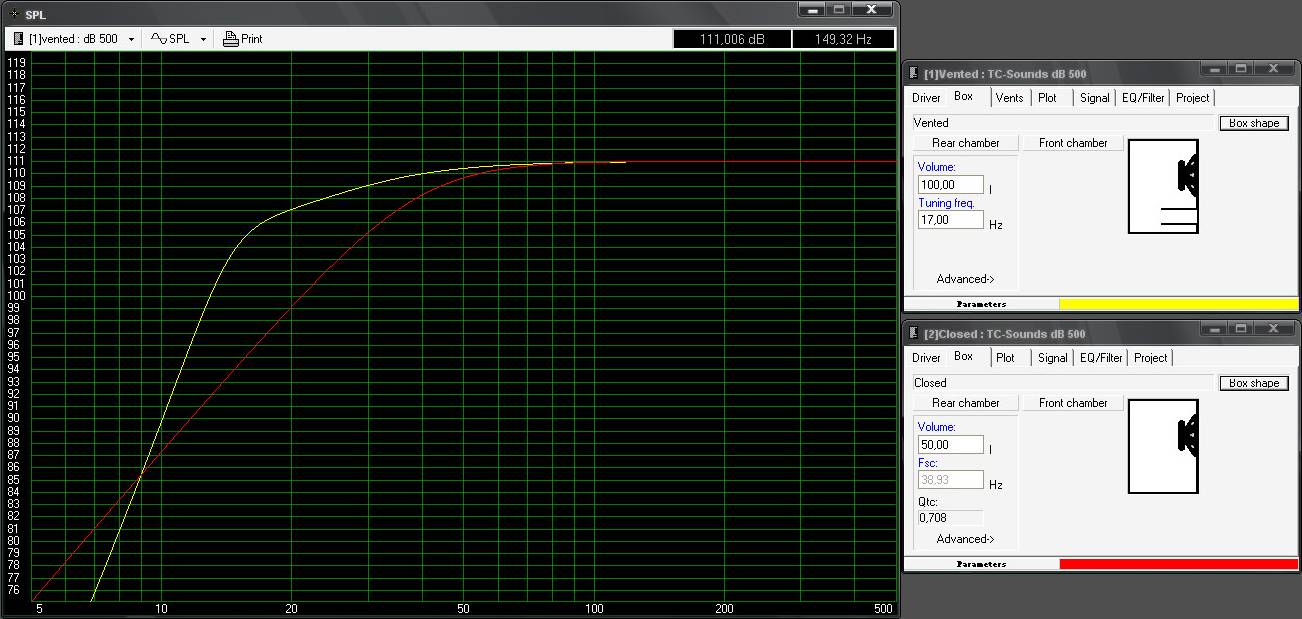

    Löysin netin syövereistä TC-soundsin dB500 elementin parametrit jotka ilmeisesti ovat melko lähellä dB12.2 arvoja... WinISD näyttää seuraavanlaista käyrää simuloituna 400W teholla, refleksi 100l @17Hz tune ja suljettu 50l:

    [​IMG]

    Kumpi, refleksi vai suljettu? Mielipiteitä? :)

    Viimeksi muokattu: 05.01.2018
  18. Drakmin

    Drakmin Guest Guest

    Liittynyt:
    10.02.2007
    Viestejä:
    412
    Saadut tykkäykset:
    1
    50l ois mukavan pieni aski, varsinkin jos näitä kaksi tulee. Myös helpompi tehdä siistiksi. Mites ryhmäviive, miten eroaa tässä refleksi ja suljettu. Vai jääkö suljetun ainoaksi eduksi vain pienempi koko?

    Jos meinasit tuolla "mun mallilla" tehdä ulkoasun, niin 50l koppaan löytyy vielä tarpeeksi pitkä pala keinonahkaa ympäri, 100l tuskin. Ehkä vähän heikko valintaperuste siltikin :D Ois kivaa jos jompaakumpaa kotelotyyppiä ei olisi ikinä keksittykään niin ei tarttis pähkäillä.

  19. MikkiHiiri

    MikkiHiiri Do It Yourself Tukijoukot

    Liittynyt:
    20.10.2003
    Viestejä:
    3 765
    Saadut tykkäykset:
    14

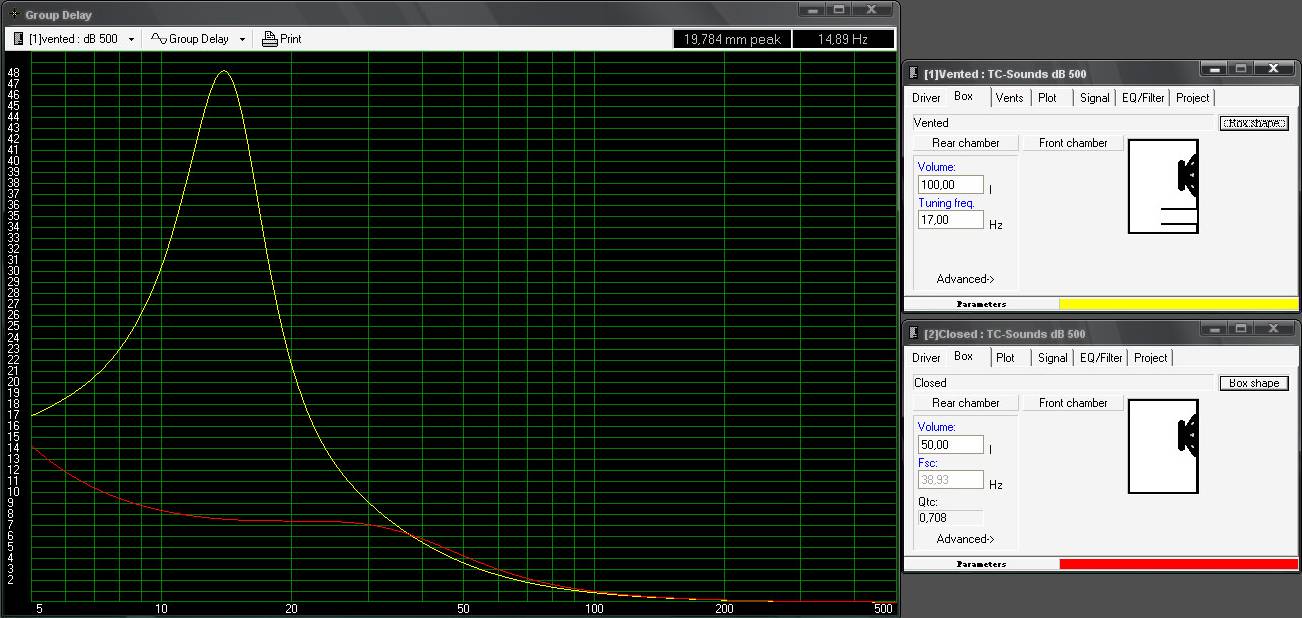

    Ryhmäviive samoilla asetuksilla:

    [​IMG]

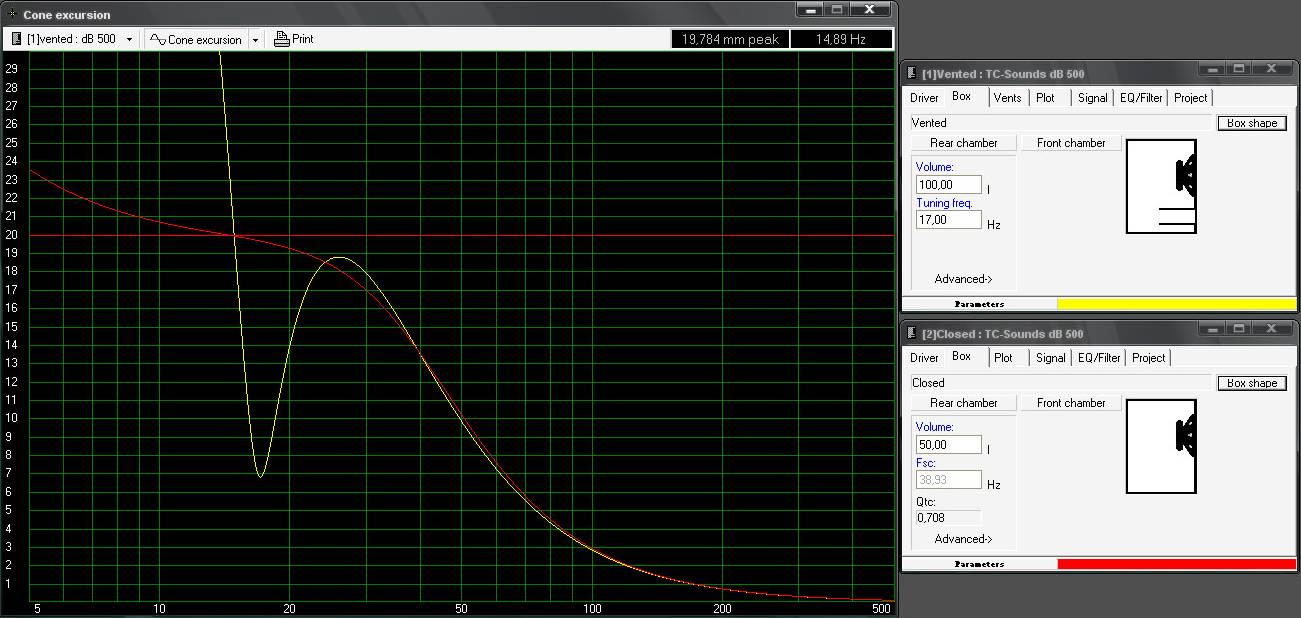

    ...ja kartion liikepoikkeama:

    [​IMG]

    Niin toisaan tuli mieleen, etä tuossa Hypeksissähän on 20-50Hz/0-6dB bassokorjain jolla voi hieman boostata tuota suljetun alapäätä. Tosin xmax ylittyy helposti...

    Viimeksi muokattu: 05.01.2018
  20. ja[ffons

    ja[ffons Guest Guest

    Liittynyt:
    29.07.2008
    Viestejä:
    457
    Saadut tykkäykset:
    0
    Miten tuo 50ms ryhmäviive näyttää niin 'kauhealta' silmääni? Onko se kauhea..?

    Subbareita tulee 2kpl, ja koska suljettu on puolet pienempi niin tekisin suljetut, riippuu tietenkin tilasta. Tai no jos tilaa vain on niin sitten refleksit.. :D:D siinähän päätät
